ساختار دستگاه برش لیزر و تجزیه و تحلیل اصل کار

2025-02-25

دستگاه های برش لیزر ابزارهای برش کارآمد هستند که به طور گسترده در تولید مدرن به ویژه برای پردازش فلزات ، غیر متال ها و مواد مختلف مورد استفاده قرار می گیرند. این دستگاه ها با طراحی ساختاری دقیق و عملکرد قدرتمند ، می توانند کارهای برش پیچیده ای را با دقت و سرعت بالا انجام دهند. در این مقاله تجزیه و تحلیل عمیق از مؤلفه های اصلی دستگاه برش لیزر و عملکرد و اصول آنها ارائه می شود.

1. اجزای اصلی دستگاه برش لیزر

تولید کننده لیزر

عملکرد: ژنراتور لیزر مؤلفه اصلی دستگاه برش لیزر است که مسئول تولید پرتوهای لیزر با انرژی بالا است.

اصل: ژنراتور لیزر پرتوهای لیزر با شدت بالا و تک رنگ را از طریق یک محیط لیزر (مانند گاز ، جامد یا نیمه هادی) تحت عمل یک منبع تحریک ساطع می کند. انواع متداول لیزرهای مورد استفاده در دستگاه های برش لیزر شامل لیزر CO2 و لیزر فیبر است.

سیستم نوری

عملکرد: سیستم نوری وظیفه انتقال پرتو لیزر را از ژنراتور لیزر به سر برش و تنظیم فوکوس و کیفیت پرتو لیزر دارد.

اصل: سیستم نوری به طور معمول شامل آینه ها ، لنزها و الیاف نوری است. پرتو لیزر از طریق این مؤلفه ها هدایت و متمرکز می شود تا از موقعیت دقیق و غلظت لیزر اطمینان حاصل شود. دستگاه های برش لیزر فیبر از الیاف نوری برای انتقال مستقیم لیزر به سر برش استفاده می کنند ، در حالی که دستگاه های برش لیزر CO2 از آینه ها برای انتقال لیزر به ناحیه برش استفاده می کنند.

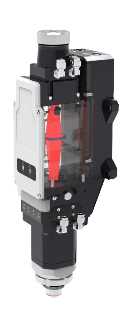

سر برش

عملکرد: سر برش به عنوان "ابزار" دستگاه برش لیزر عمل می کند و پرتو لیزر را روی سطح قطعه کار متمرکز می کند و در عین حال کنترل جهت جریان گاز نیز می شود.

اصل: سر برش حاوی لنزها و آینه های متمرکز برای تمرکز پرتو لیزر بر روی قسمت برش قطعه کار است. علاوه بر این ، سر برش مجهز به یک نازل گاز کمکی است که فلز مذاب را از بین می برد تا از برش صاف و کیفیت بالا اطمینان حاصل شود.

سیستم حرکت

عملکرد: سیستم حرکت به دستگاه برش لیزر اجازه می دهد تا حرکات برش دو بعدی یا سه بعدی دقیق را روی سطح قطعه کار انجام دهد.

اصل: سیستم حرکتی شامل موتورهای درایو ، ریل ، موتورهای سروو و اجزای انتقال دقیق است. از طریق یک سیستم کنترل عددی (CNC) ، سیستم حرکتی حرکت با دقت بالا از سر لیزر را در امتداد محورهای X ، Y و Z تضمین می کند و هم ترازی دقیق مسیر برش و قطعه کار را تضمین می کند.

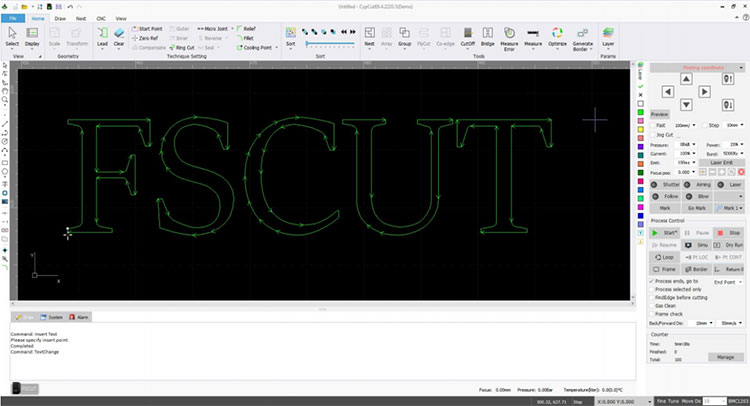

سیستم کنترل CNC

عملکرد: سیستم CNC مسئولیت کنترل کلی و برنامه ریزی دستگاه برش لیزر را بر عهده دارد ، دقیقاً مدیریت هر جزئیات فرآیند برش را انجام می دهد.

اصل: سیستم CNC پارامترهایی مانند قدرت لیزر ، سرعت برش ، سرعت خوراک و تمرکز را بر اساس طرح برش ورودی یا برنامه تنظیم می کند ، و اطمینان از روند برش به راحتی انجام می شود. دستگاه های برش لیزر مدرن به طور معمول از سیستم های کنترل پیشرفته مبتنی بر رایانه استفاده می کنند و سطح بالایی از اتوماسیون را ارائه می دهند.

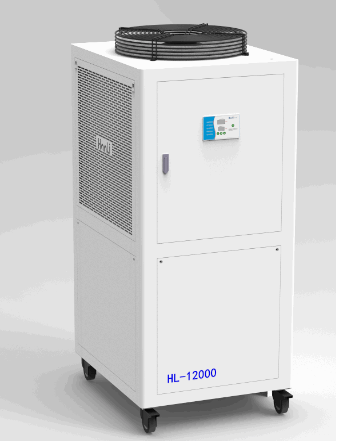

سیستم خنک کننده

عملکرد: سیستم خنک کننده از گرمای بیش از حد اجزای مهم مانند ژنراتور لیزر و برش سر در حین کار لیزر با قدرت بالا جلوگیری می کند و از عملکرد و دقت دستگاه پایدار اطمینان می دهد.

اصل: سیستم خنک کننده از آب یا خنک کننده هوا برای تنظیم دمای اجزای کلیدی در زمان واقعی استفاده می کند و از ایجاد گرما که می تواند بر عملکرد تأثیر منفی بگذارد ، جلوگیری می کند. به طور معمول شامل یک مخزن خنک کننده ، پمپ و مبدل حرارتی است.

سیستم اگزوز

عملکرد: سیستم اگزوز دود و گازهای مضر تولید شده در طی فرآیند برش را از بین می برد و از یک محیط کار تمیز و عملکرد مناسب دستگاه اطمینان می دهد.

اصل: برش لیزر مقادیر قابل توجهی دود و گازهای مضر را ایجاد می کند. سیستم اگزوز از دستگاه های جمع آوری گرد و غبار و مجرای تهویه برای از بین بردن این ذرات از ناحیه برش استفاده می کند و از یک محیط کاری تمیز و ایمن اطمینان می دهد.


2. اصل کار یک دستگاه برش لیزر

اصل کار یک دستگاه برش لیزر را می توان به شرح زیر خلاصه کرد: ژنراتور لیزر یک پرتو لیزر با قدرت بالا تولید می کند که از طریق سیستم نوری به سر برش منتقل می شود. سپس سر برش پرتو لیزر را روی سطح قطعه کار متمرکز می کند. گرمای زیاد از لیزر مواد را ذوب یا تبخیر می کند ، در حالی که گازهای کمکی مواد مذاب را از بین می برند و برش دقیق را تکمیل می کنند.


مزایای برش لیزر:

با دقت بالا: پرتو لیزر بسیار خوب است و دقت در سطح میکرون را قادر می سازد.

برش پر سرعت: برش لیزر سرعت برش بالایی را ارائه می دهد ، به خصوص برای مواد ورق نازک.

پردازش بدون تماس: برش لیزر یک فرآیند غیر تماسی است و از ساییدگی و پارگی در ابزارهای مکانیکی جلوگیری می کند.


لیزر هواوی

به عنوان یک تولید کننده پیشرو در صنعت تجهیزات لیزر ، Huawei لیزر سالها از نوآوری و تخصص فن آوری را برای ارائه راه حل های با راندمان بالا ، پایدار و دقیق برش لیزر اعمال می کند. انتخاب لیزر Huawei به معنای چیزی بیش از دستیابی به یک دستگاه برش لیزر با کارایی بالا است. این بدان معنی است که به دست آوردن یک شریک قابل اعتماد متعهد به حمایت از شما در طول سفر تولیدی شما است. Huawei Laser با فن آوری پیشرفته و خدمات توجهدستگاه برش لیزر فیبری 30000W Exchange-Platform با نیازهای صنایع مختلف ، دقت و سرعت استثنایی را ارائه دهید.

Huawei Laser - آینده برش خود را روشن کنید و رشد صنعتی را هدایت کنید!
